吐魯番插接鋼格板

瀏覽次數(shù)：65535     時間：2018-04-24

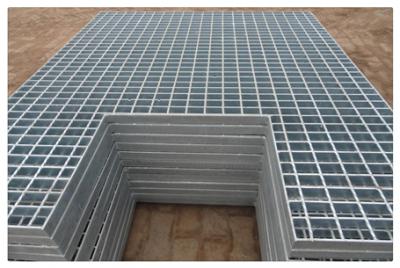

吐魯番插接鋼格板

吐魯番插接鋼格板

吐魯番插接鋼格板

吐魯番插接鋼格板

 插接鋼格板也稱為對插鋼格板，由一定尺寸普通低碳扁鋼、不銹鋼、黃銅板、鋁板經開槽（孔）、插接、焊接、精整等工序制造而成一種鋼格板。產品焊點牢固、孔距均勻、設計美觀，方便實用。插接鋼格板具有普通鋼格板的高強度、防腐蝕、免維護等所以特點，又獨具組合均勻精密，結構輕便精美、自然和諧、格調雅致特點。既是使用品，又是藝術品。得到了廣泛的應用。

  插接鋼格板類型

       按插入方式不同及插入角度不同，可分為壓制鋼格板、重載鋼格板、整體式鋼格板、遮陽簾式鋼格板等
  u壓制型插接鋼格板:在將承載的扁鋼切槽后,橫桿扁鋼壓鎖成型。一般來說生產普通型鋼格板的最大加工高度為100mm。鋼格板長度通常小于2000mm。
  u重載型插接鋼格板是高扁鋼和橫桿扁鋼互相咬合、在1200噸的壓力下壓緊成型的一種鋼格板產品。它適用于跨距高承荷載場合。
  u整體型插接鋼格板整體型插接鋼格板的承載扁鋼和橫桿扁鋼具有相同高度切槽深度為承載扁鋼的1/2。鋼格板高度不大于100mm。鋼格板長度通常小于2000mm。
  u遮陽型插接鋼格板:遮陽型插接鋼格板的承載扁鋼開30°或45°斜槽,槽桿扁鋼開槽壓鎖成型。我們可以根據不同需要可交工其他間距、規(guī)格的格柵板，可使用普通碳鋼、不銹鋼、鋁等材料。其中格柵板高度小于100mm。

        插接鋼格板規(guī)格重量表

扁鋼截面尺寸mm	方格間距
	20	30	40	50	60	70	80	90	100
	重量（公斤/平方米）
20x2	31.62	21.08	16.02	13.02	10.54	9.3	8.37	7.44	6.82
25x2	39.78	26.52	20.28	16.38	13.26	11.7	10.53	9.36	8.58
30x2	47.94	31.96	24.44	19.74	15.98	14.1	12.69	11.28	10.34
25x3	60.18	40.12	30.68	24.78	20.06	17.7	15.93	14.16	12.96
30x3	72.42	48.28	36.92	29.82	24.14	21.3	19.17	17.04	15.62
35x3	83.64	55.76	42.64	34.44	27.88	24.8	22.14	19.68	18.04
40x3	95.88	63.92	48.88	39.48	31.96	28.2	25.38	22.56	20.68
25x5	99.96	66.64	50.96	41.16	33.32	29.4	26.46	23.52	21.56
30x5	120.36	60.24	61.36	49.56	40.12	35.4	31.86	28.32	25.96
35x5	139.74	93.16	71.24	57.54	46.58	41.1	36.99	32.88	30.14
40x5	160.14	106.76	81.64	65.94	53.38	47.1
45x5	180.54	120.36	92.04	74.34	60.18	53.1	47.79	42.48	38.94
50x5	199.92	133.28	101.92	82.2	66.64	58.8	52.92	47.04	43.12
55x5	220.32	148.88	112.32	90.72	73.44	64.8	58.32	51.84	47.52
60x5	288.66	160.48	122.72	99.12	80.24	70.8	63.72	56.64	51.92
公稱寬度mm	1002	992	1002	1002	962	982	962	992	1002

      注：1. 標記示例：HG303/30“HG"插接鋼格板標記； "303" 扁鋼截面尺寸［寬度Ｘ厚度］mm ； "30" 方格間距 mm
             2. 公稱寬度是按扁綱厚度為 2mm 計算的，如果厚度為 5mm , 則應加上 3mm 。
             3. 除本頁表格中格距外，也可根據用戶需求加工其它不同格距的插接鋼格板。
